Система антиобледенения кровли часто воспринимается слишком упрощенно: есть снег, значит нужно положить греющий кабель по краю крыши и в желоб. На практике именно такой подход чаще всего и дает слабый результат. Вода на кровле движется по маршруту, а не появляется только в одной точке. Если прогреть карниз, но оставить холодной воронку, вода замерзнет там. Если обогреть желоб, но забыть про вертикальную трубу, ледяная пробка просто переместится ниже.
Поэтому расчет антиобледенения кровли начинается не с метров кабеля, а с карты движения талой воды. Нужно увидеть всю цепочку: где снег начинает таять, куда вода стекает, где замедляется, где меняет направление и где снова может попасть в зону отрицательной температуры.
Именно эти переходы и становятся критическими. Чем сложнее геометрия кровли, тем опаснее проектировать систему «по картинке» или повторять чужую схему.
Почему нельзя считать кровлю одной одинаковой поверхностью
Даже на небольшом доме разные участки крыши работают по-разному. Один скат сильнее прогревается солнцем, другой большую часть дня находится в тени. Где-то снег лежит равномерным слоем, а где-то сдувается ветром. В ендове он, наоборот, накапливается. У теплой стены или рядом с выходом вентиляции снег может начать подтаивать раньше, чем на открытом участке.
Из-за этого температура кровли не совпадает с температурой наружного воздуха и не является одинаковой по всей площади.
В результате возможна ситуация, когда на верхней части ската снег уже отдает талую воду, а карниз, желоб и нижняя часть водостока остаются холодными. Вода движется вниз, попадает в более холодную зону и превращается в лед.
Расчет должен учитывать именно эти переходы, иначе система будет прогревать отдельные точки, но не обеспечит свободный путь воды.

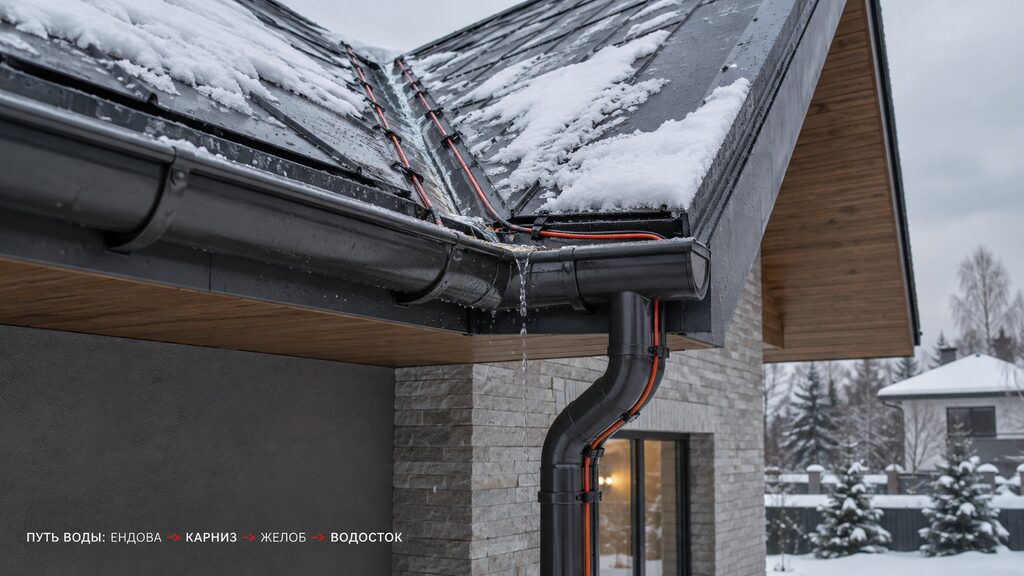

Главный принцип: считать нужно не кабель, а маршрут воды
Полезно представить кровлю как водоотводящую систему.
У талой воды есть начало маршрута, промежуточные участки и выход. Типичная цепочка выглядит так:
- снег начинает таять на скате;
- вода движется к нижней части кровли;
- проходит карниз;
- попадает в желоб;
- движется к водоприемной воронке;
- входит в вертикальную водосточную трубу;
- выходит из трубы и отводится дальше.
Если хотя бы один участок этой цепочки остается холодной ловушкой, там может сформироваться ледяная пробка.
На BusinessJournalist уже есть отдельный практический кейс о том, что происходит, когда вода в желобах замерзает и начинает повреждать кровлю. В этой статье задача другая: не разбирать последствия, а заранее определить все зоны, которые должны попасть в расчет.
Карниз: первая зона повторного замерзания
Карниз находится на границе теплой части здания и наружного воздуха. Именно здесь часто меняются условия.
Снег выше по скату может подтаивать, вода идет вниз, а на свесе уже нет такого теплового влияния от здания. Если температура поверхности карниза ниже, вода начинает замерзать непосредственно перед желобом или на его входе.
Поэтому карниз нельзя рассматривать только как декоративный край крыши. Это одна из ключевых переходных зон.
При проектировании нужно понимать:
- откуда на карниз приходит вода;
- насколько широкая зона реально участвует в стоке;
- есть ли снегозадержатели;
- как устроен край кровельного покрытия;
- куда вода попадает после карниза;
- есть ли участки, где она может задерживаться.
Если нагреть только желоб, но оставить перед ним холодный барьер, вода может не дойти до водостока в жидком виде.
Желоб: не просто линия вдоль фасада
Желоб кажется самым очевидным местом для греющего кабеля, но и здесь есть ошибки.
Вода движется по желобу не всегда равномерно. В одном месте поток выше, в другом меньше. На поворотах, стыках, участках с изменением уклона и возле воронок условия отличаются.
Особенно важно проверить:
- достаточен ли уклон желоба;
- нет ли провисов;
- не задерживается ли вода возле соединений;
- не забит ли желоб листьями и мусором;
- где расположены воронки;
- насколько длинный путь вода проходит до них.
Греющий кабель не исправит неправильный уклон или механический дефект желоба. Если вода физически не может уйти, нагрев только изменит агрегатное состояние, но не восстановит нормальный водоотвод.
Поэтому перед расчетом антиобледенения сначала проверяют саму систему водостока.
Воронка: маленький элемент с большим риском
Водоприемная воронка часто оказывается недооцененной.
Именно здесь горизонтальное движение воды превращается в вертикальное. Поток собирается из желоба в одну точку, меняет направление и входит в трубу.
Если воронка холодная, она способна стать узким местом всей системы.
Даже при работающем обогреве желоба лед может начать формироваться непосредственно на переходе. Постепенно отверстие сужается, вода задерживается выше, а затем намерзает уже в самом желобе.
Поэтому расчет должен охватывать не только прямые участки, но и каждый переход между элементами.
Вертикальная водосточная труба
Одна из самых распространенных ошибок — считать, что достаточно прогреть желоб.
Но вода должна пройти еще и вертикальную трубу.
Если труба промерзает, ледяная пробка появляется ниже уровня кровли. Снаружи долго может быть не видно проблемы. Желоб уже получает талую воду, а проход внутри вертикального участка постепенно уменьшается.
В итоге вода начинает:
- скапливаться в верхней части;
- переливаться через край;
- замерзать на фасаде;
- создавать дополнительную нагрузку на крепления;
- попадать на отмостку или входную зону.
Поэтому вертикальный водосток нужно считать частью одного маршрута, а не отдельным элементом фасада.
Нижний выход из водостока
Даже хорошо прогретая вертикальная труба не решает задачу, если вода выходит в холодную точку и сразу замерзает.
Нижний участок часто оказывается вне поля зрения. Кабель довели почти до земли, вода вышла, а дальше образуется ледяной валик или закупоривается следующий элемент отвода.
Нужно заранее понять, куда попадает вода после выхода:
- на отмостку;
- в открытую канаву;
- в дождеприемник;
- в ливневую систему;
- на участок грунта;
- в дополнительную трубу.
Конечная точка должна оставаться работоспособной. Иначе лед просто перемещается из кровельной системы вниз.
Ендовы: место концентрации снега и воды
Ендова принимает воду сразу с двух соседних скатов. Кроме того, в ней часто скапливается больше снега.
Это не означает, что любую ендову автоматически нужно заполнять греющим кабелем. Но исключать ее из расчета без анализа опасно.
Нужно оценивать:
- сколько снега здесь накапливается;
- как быстро он тает;
- насколько свободно вода уходит вниз;
- есть ли затенение;
- где ендова выходит к карнизу;
- попадает ли вода из нее непосредственно в желоб или в другую переходную зону.
На сложной крыше одна необработанная ендова может давать большую часть воды, которая затем замерзает на нижнем участке.
Внутренние углы и примыкания
Еще одна группа риска — места, где меняется геометрия кровли.
Внутренние углы, примыкания к стенам, надстройкам, мансардным окнам и техническим элементам создают зоны, где снег распределяется неравномерно.
В таких местах ветер может набивать снежные карманы. При оттепели вода идет не по очевидной прямой линии, а собирается вдоль примыкания.
Если проектировщик считает только длину карниза и желоба, эти участки остаются за рамками системы.
Поэтому для сложной кровли полезнее сначала составить карту реального снегосбора, а уже потом рассчитывать нагревательные контуры.
Мансардные окна и другие выступающие элементы
Мансардное окно меняет движение снега и воды по скату.
Выше окна может накапливаться снег, по бокам формируются отдельные каналы стока, а ниже поток снова объединяется.
Похожая ситуация возникает возле:
- вентиляционных выходов;
- дымоходов;
- кровельных проходок;
- декоративных надстроек;
- переходов между уровнями крыши.
Не все такие элементы требуют обогрева. Но каждый из них должен быть проверен как потенциальная точка изменения маршрута воды.
Зоны над входами и проходами
Расчет антиобледенения — это не только вопрос сохранности кровли.
Нужно отдельно учитывать участки, под которыми постоянно находятся люди.
Карниз над входной дверью, крыльцом, пандусом, парковочным местом или пешеходной дорожкой требует повышенного внимания. Даже небольшая сосулька здесь представляет больший риск, чем такой же ледяной нарост над закрытой хозяйственной зоной.
На BusinessJournalist есть отдельный пример того, как антиобледенительный подход применяется на входной группе — система обогрева офисного пандуса зимой. Для кровли принцип похожий: в первую очередь важно определить не максимальную площадь нагрева, а критические зоны, где лед создает последствия.
Нужно ли греть весь скат кровли
В большинстве типовых систем сама идея антиобледенения не означает прогрев всей площади крыши.
Цель — обеспечить контролируемый путь талой воды через проблемные зоны.
Полный прогрев большого ската резко увеличивает установленную мощность, усложняет электроснабжение и делает систему дороже. При этом часть энергии может расходоваться на участки, которые вообще не участвуют в образовании ледяных пробок.
Поэтому грамотный расчет отвечает на другой вопрос: где нагрев действительно влияет на работоспособность водоотвода?
Чаще всего это переходные и водоотводящие зоны, а не вся кровельная поверхность.
Как учитывать тип кровли
Разные кровельные материалы и конструкции по-разному взаимодействуют со снегом и водой.
На металлической поверхности вода может двигаться быстрее, а снег способен сходить пластами. На шероховатой кровле снег удерживается иначе. Отличается и поведение сложных многоскатных крыш по сравнению с простой двускатной конструкцией.
Важно учитывать не только покрытие, но и:
- угол наклона;
- длину ската;
- наличие снегозадержателей;
- количество ендов;
- форму карниза;
- тип водостока;
- расположение воронок;
- ориентацию по сторонам света.
Поэтому готовая схема из интернета редко может быть перенесена на другой дом без корректировки.
Почему снегозадержатели тоже влияют на расчет
Снегозадержатель меняет движение снежной массы по скату.
Его задача не связана напрямую с нагревом, но он влияет на то, где задерживается снег, где он тает и как вода проходит к карнизу.
Если снег удерживается выше, талая вода может формироваться постепенно и идти вниз небольшими порциями. Если элементы расположены иначе, меняется распределение нагрузки и воды.
Поэтому при расчете греющего кабеля нужно учитывать уже существующие элементы безопасности кровли, а не проектировать антиобледенение изолированно от них.
Саморегулирующийся кабель и карта зон риска
Для кровель и водосточных систем CALEO предлагает решения xLayder. Например, саморегулирующийся экранированный кабель xLayder EHL30-2CR RST производитель прямо относит к обогреву водостоков и кровли. Для этой модели указана удельная мощность 30 Вт на погонный метр.
Саморегулирующийся принцип полезен для протяженных наружных систем, потому что разные фрагменты одного кабеля могут находиться в разных температурных условиях.
Но саморегуляция не отменяет расчет.
Она не определяет:
- где именно нужен кабель;
- сколько параллельных линий требуется;
- какие переходные участки нельзя пропустить;
- как разделить систему на контуры;
- какая электрическая мощность понадобится;
- как будет организовано управление.
Сначала строится карта зон риска, затем под нее подбирается оборудование.
Почему значение 30 Вт/м нельзя превращать в универсальную норму
Характеристика конкретного кабеля — не готовый проект.
Даже если выбран кабель с определенной удельной мощностью, итоговый тепловой поток на конкретной зоне зависит от способа укладки, количества линий, длины участка и условий окружающей среды.
На одном желобе может требоваться одна схема размещения, на другом — другая. Ендова, карниз и вертикальная труба тоже не обязательно рассчитываются одинаково.
Поэтому расчет «длина крыши умножить на 30 Вт» слишком грубый.
Правильнее сначала определить все участки, затем длину кабеля на каждом участке, а уже после этого суммарную нагрузку системы.
Как разделять систему на зоны
На небольшом доме вся система может работать как один контур. На сложной крыше удобнее разделять ее на несколько независимых зон.
Например:
- северный скат;
- южный скат;
- отдельная ендова;
- длинный желоб;
- группа водосточных труб;
- входная зона.
Такое разделение упрощает управление и обслуживание.
Если одна часть кровли находится в солнце, а другая постоянно в тени, одинаковый режим для обеих зон может быть не самым рациональным.
Чем сложнее объект, тем важнее проектировать антиобледенение как систему, а не как один длинный кабель.
Какие ошибки чаще всего появляются в расчете
Считать только длину желобов
Желоб — важная часть, но вода приходит к нему через карниз и уходит через воронку и трубу.
Игнорировать вертикальные участки
В этом случае ледяная пробка просто формируется ниже.
Забыть про нижний выход
Даже полностью прогретая труба должна куда-то отвести воду.
Не учитывать ендовы
На сложных кровлях именно там может собираться значительная часть снега.
Копировать схему соседнего дома
Одинаковая площадь еще не означает одинаковую геометрию и условия.
Добавлять кабель вместо ремонта водостока
Неправильный уклон, засор или повреждение креплений нужно исправлять конструктивно.
Проектировать только по средней температуре зимы
Критичны не только сильные морозы, но и циклы около нуля, когда снег активно тает и снова замерзает.
Проверка кровли перед расчетом
Перед тем как считать метры кабеля, стоит пройти кровлю по простой схеме.
Проверьте:
- где зимой чаще всего появляется наледь;
- где образуются сосульки;
- где снег накапливается сильнее;
- куда идет талая вода;
- где она задерживается;
- где меняет направление;
- все ли желоба имеют нормальный уклон;
- свободны ли водосточные трубы;
- куда выходит вода внизу;
- какие участки находятся над людьми и автомобилями.
После такой проверки часто становится видно, что проблема локализована в нескольких конкретных зонах, а не во всей кровле.
Таблица зон, которые стоит проверить
| Участок | Что может произойти | Что проверить |
|---|---|---|
| Карниз | Повторное замерзание талой воды | Путь воды к желобу |
| Желоб | Ледяная пробка и перелив | Уклон, стыки, чистоту |
| Воронка | Сужение прохода льдом | Переход из желоба в трубу |
| Водосточная труба | Внутренняя ледяная пробка | Проходимость всей длины |
| Нижний выход | Замерзание воды после трубы | Точку дальнейшего отвода |
| Ендова | Концентрация снега и воды | Снегосбор и направление стока |
| Примыкания | Локальный застой | Геометрию и снежные карманы |
| Входная зона | Опасные сосульки | Риск для людей |
Такая таблица не заменяет расчет, но хорошо показывает, почему простого подсчета длины карниза недостаточно.
Когда проект становится особенно важен
Для короткого желоба небольшого частного дома система может быть относительно простой.
Но проектирование становится критичным, если есть:
- несколько скатов;
- сложные ендовы;
- длинные водостоки;
- разные уровни кровли;
- внутренний водоотвод;
- участки над входами;
- большие перепады высоты;
- несколько зон с разной ориентацией;
- ограничение по электрической мощности.
На коммерческих объектах добавляются требования к обслуживанию, управлению контурами и доступу к оборудованию.
Там ошибка в расчете означает не только локальную сосульку, но и потенциально неработающую инженерную систему на значительной площади.
Антиобледенение кровли нельзя считать только по длине желобов или по видимым сосулькам.
Главная задача — построить непрерывный путь талой воды от места ее образования до безопасного выхода.
В расчет должны попасть все зоны, где вода:
- появляется;
- меняет направление;
- замедляется;
- собирается;
- переходит из горизонтального участка в вертикальный;
- выходит из водостока;
- может снова попасть в более холодную среду.
Карниз, желоб, воронка и труба работают как единая цепочка. Ендовы, примыкания и сложные участки кровли могут добавлять к этой цепочке свои зоны риска.
Поэтому правильный расчет начинается не с вопроса «сколько метров греющего кабеля купить», а с более полезного вопроса: «какой путь проходит талая вода и где на этом пути она может снова замерзнуть?»
Когда ответ на него есть, система антиобледенения перестает быть набором кабелей и становится нормальной инженерной системой.
